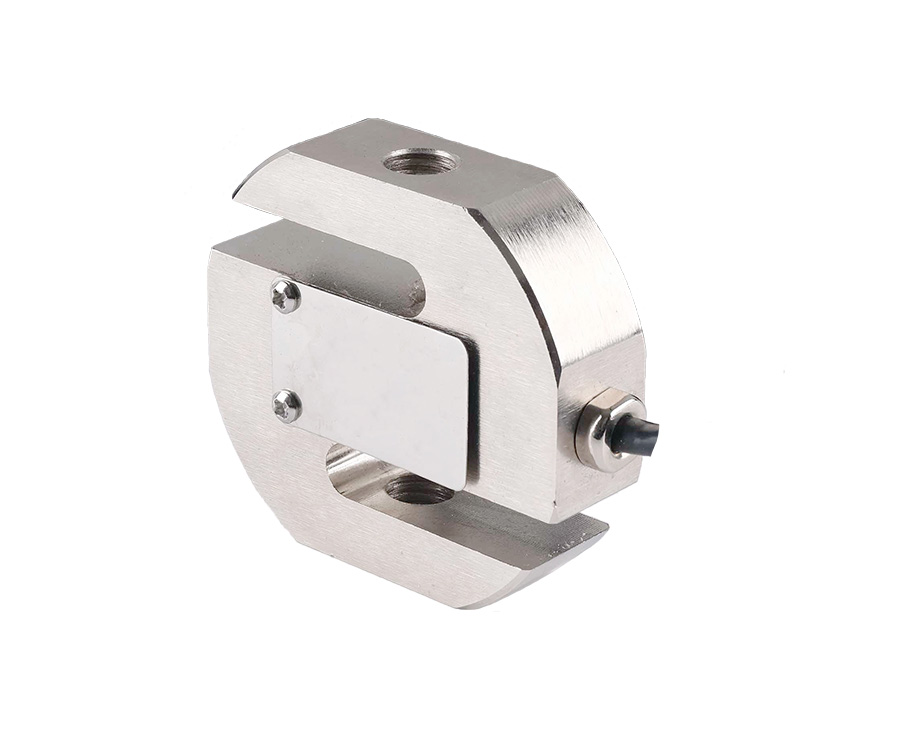

S型传感器
型号/品名：PST
吊钩秤、皮带秤、配料系统CraneBelt scale, batching systemTECHNICAL PARAMETER 4Wires;Exc+(红,Red);Exc-(黑,Black);Slg+(绿,Green);Sig-(白,White)
受力示意图
应用范围
皮带秤
Batching

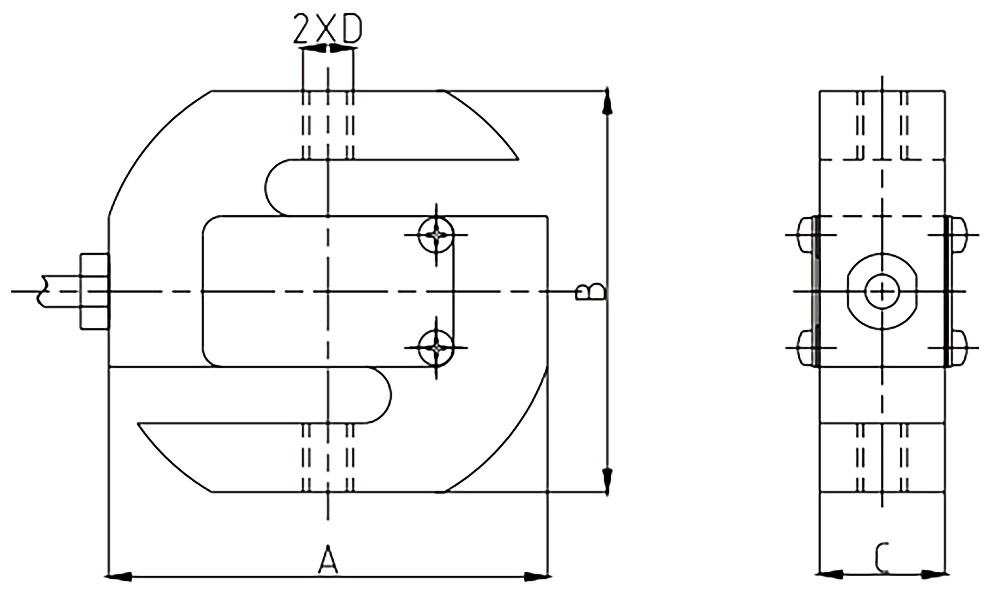

产品尺寸图
吊钩秤、皮带秤、配料系统
CraneBelt scale, batching system
TECHNICAL PARAMETER 4Wires;Exc+(红,Red);Exc-(黑,Black);Slg+(绿,Green);Sig-(白,White)
产品参数表
| 额定载荷Rated load | A | B | C | D |
| 20~150kg | 70 | 64 | 12 | M8 |
| 200~500kg | 70 | 64 | 20 | M12 |
| 700~1000kg | 70 | 64 | 25 | M12 |
| 1.5~5t | 88 | 90 | 32 | M20 |
| 7.5t | 88 | 90 | 40 | M24 |
产品技术特性表
| 额定载荷Rated load | 20、30、50、75、100、150、200、250、300、500、700、750kg、1t、1.5t、2t、3t、5t、7.5t | 绝缘电阻 Insulation resistance | ≥ 5000MΩ |
| 精度等级 Accuracy class | 0.03 | 额定温度 Nominal Temp Range | -10~+40°C |
| 灵敏度 Sensitivity | 2.0±0.003mV/V | 工作温度范围 Service Temp Range | -30~+70°C |
| 线性误差 Non-linearity | ±0.03%F.S | 安全负载 Safe load limit | 150%F.S |
| 滞后误差 Hysteresis error | ±0.03%F.S | 破坏负载 Breaking laod | 200%F.S |
| 蠕变(30分钟)Creep(30min) | ±0.03%F.S | 额定激励电压 Nominal of range excitation | 10-12 V DC |
| 零点温度影响 TC ZERO) | ±0.02%F.S/10°C | 密封等级 Protection Class | IP66 (20kg~1t)IP68(1.5t~7.5t) |
| 灵敏度温度影响 TC SPAN | ±0.02%F.S/10°C | 材料 Material | 合金钢Alloy Steel不锈钢stainless steel |
| 输入阻抗 Input resistance | 400±20Ω (1.5t~7.5t) | 电缆Cable | Length=2.6m(20kg~1t)3m(1.5~7.5t) |
| 输出阻抗 Output resistance | 352±5Ω | ||
