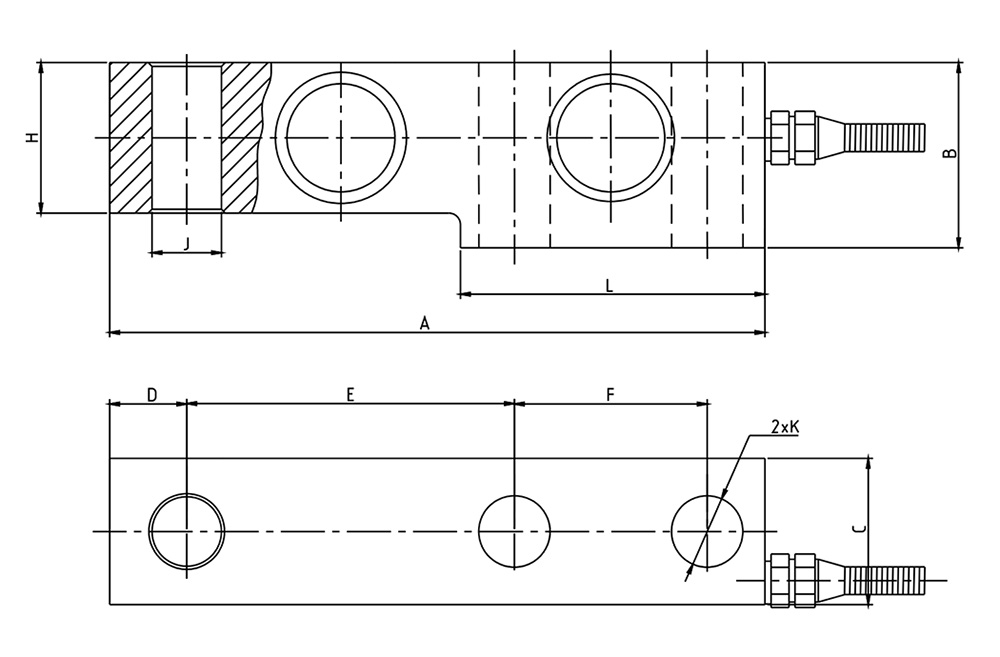

产品尺寸图
产品参数表
| 量程 | A | B | C | D | E | F | H | L | J | K |
| 50kg~300kg | 135 | 36 | 26 | 18 | 75 | 25 | 32 | 58 | Ø 11.5 | Ø 11.5 |
| 500kg | 135 | 38 | 30 | 18 | 75 | 25 | 34 | 58 | Ø 11.5 | Ø 13.5 |
| 1~2t | 135 | 38 | 30 | 18 | 75 | 25 | 34 | 58 | Ø 13.5 | Ø 13.5 |
| 3t~5 | 170 | 48 | 38 | 20 | 85 | 50 | 39 | 79 | Ø 18 | Ø 18.5 |
产品技术特性表
| 额定载荷Rated load | 1.5、2.5、4.5、7.5、10t | 绝缘电阻 Insulation resistance | ≥ 5000MΩ |
| 精度等级 Accuracy class | 温度补偿范围 Temperature range, compensation | -10~+40°C | |
| 灵敏度 Sensitivity | 1.2±0.02mV/V | 工作温度范围 Service Temp Range | -30~+70°C |
| 线性误差 Non-linearity | ±0.2%F.S | 安全负载 Safe load limit | 150%F.S |
| 滞后误差 Hysteresis error | ±0.05%F.S | 破坏负载 Breaking laod | 200%F.S |
| 蠕变(30分钟) Creep(30min) | ±1%F.S | 额定激励电压 Nominal of range excitation | 10-12 V DC |
| 零点温度影响 TC ZERO) | ±0.03%F.S/10°C | 密封等级 Protection Class | IP67 (50~500kg) IP68(1t~5t) |
| 灵敏度温度影响 TC SPAN | ±0.1%F.S/10°C | 材料 Material | 合金钢Alloy Steel 不锈钢stainless steel |
| 输入阻抗 Input resistance | 750±10Ω | 电缆Cable | Length: 3m Diameter: Ø 5mm |
| 输出阻抗 Output resistance | 702±5Ω | ||
