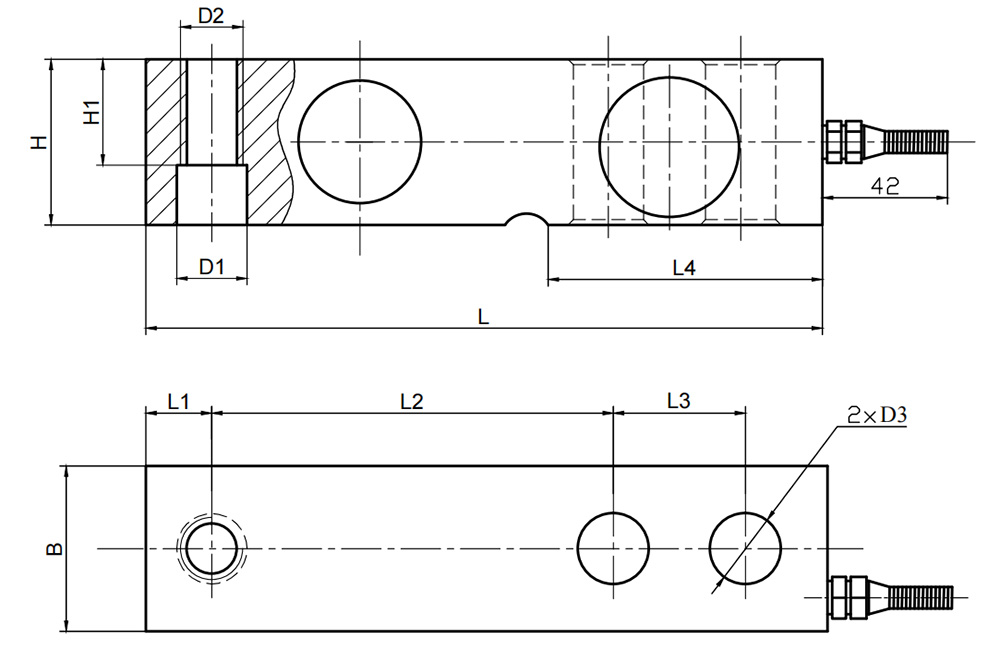

产品尺寸图

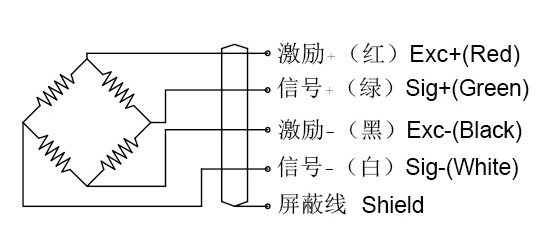

4Wires;Exc+(红，Red)；Exc-(黑，Black);Slg+(绿，Green);Shied(黄，Yellow)
产品参数表
| Rated load (klb) | L | L1 | L2 | L3 | L4 | H/B | H1 | D1 | D2 | D3 |
| 1、1.5、2、2.5、4 | 130 | 12.7 | 76.2 | 25.4 | 53.5 | 31.8 | 15.7 | 13.5 | 1/2-20UNF-2B | 13 |
| 5、7.5、10 | 171.5 | 19 | 95.3 | 38.1 | 72.5 | 38.1 | 26 | 20 | 3/4-16UNF-2 | 20 |
| 15、20 | 225.5 | 25.3 | 124 | 50.8 | 102 | 50.8 | 25.4 | 27 | 1-14UNS | 27 |
产品技术特性表
| 额定载荷Rated load | 1、1.5、2、2.5、4、5、7.5、10、15、20klb |
| 精度等级 Accuracy class | III L S 5000 |
| 灵敏度 Sensitivity | 3.0±0.003mV/V |
| 线性误差 Non-linearity | ±0.03%F.S |
| 滞后误差 Hysteresis error | ±0.03%F.S |
| 蠕变(30分钟) Creep(30min) | ±0.02%F.S |
| 零点温度影响 TC ZERO | ±0.02%F.S/10°C |
| 灵敏度温度影响 TC SPAN | ±0.02%F.S/10°C |
| 输入阻抗 Input resistance | 400±20Ω |
| 输出阻抗 Output resistance | 352±3Ω |
| 绝缘电阻 Insulation resistance | ≥ 5000MΩ |
| 额定温度 Nominal Temp Range | -10~+40°C |
| 工作温度范围 Service Temp Range | -30~+70°C |
| 安全负载 Safe load limit | 150%F.S |
| 破坏负载 Breaking laod | 200%F.S |
| 额定激励电压 Nominal of range excitation | 10~12 V DC |
| 密封等级 Protection Class | IP67 |
| 材料 Materia | 合金钢Alloy Steel 不锈钢Stainless Steel |
| 电缆Cable | Length:1.5m/3m 1:1(1~5klb) 6m(7.5~20klb) Diameter: Ø 6mm |
