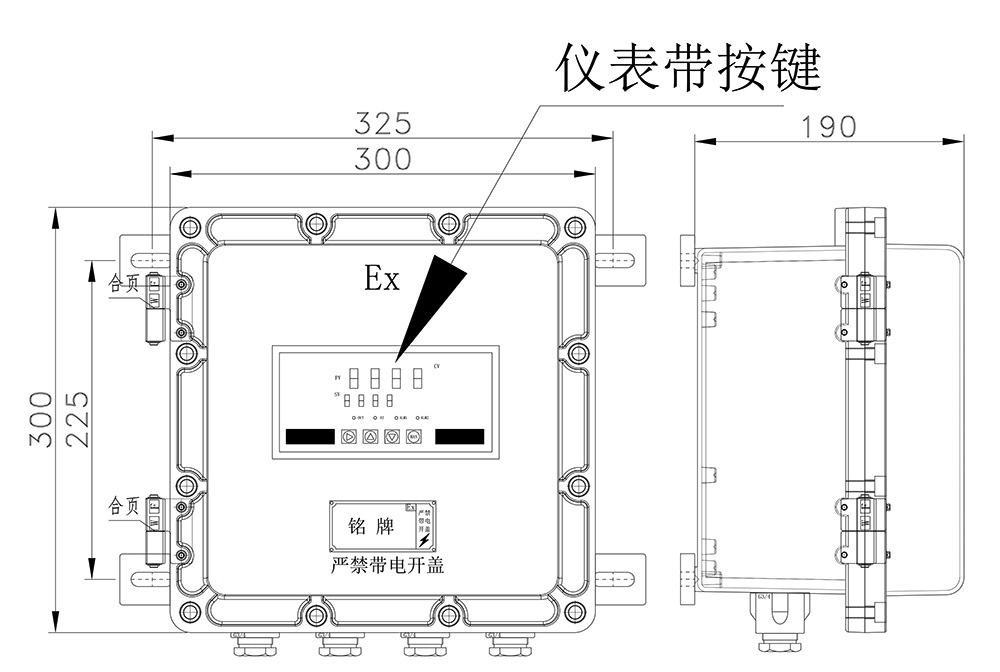

产品尺寸图
产品参数表
| 通径Nominal Diameter | 相对应的管螺纹(G")Corresponding Pipe Thread (G") | 俗称Common Name | 允许电缆最大外径(mm)Maximum Allowable Outer Diameter of Cable (mm) |
| DN15 | G1⁄2" | 4分 | Ø7-Ø10 |
| DN20 | G3⁄4" | 6分 | Ø10-Ø14 |
| DN25 | G1" | 1时 | Ø12-Ø18 |
| DN32 | G11⁄4" | 1.2时 | Ø15-Ø25 |
| DN40 | G11⁄2" | 1.5时 | Ø18-Ø30 |
| DN50 | G2" | 2时 | Ø25-Ø38 |
| DN70 | G21⁄2" | 2.5时 | Ø30-Ø46 |
| DN80 | G3" | 3时 | Ø38-Ø56 |
| DN100 | G4" | 4时 | Ø61-Ø80 |
产品技术特性表
| 技术参数 Technical parameter | |
| 箱体材质 Box Material |
采用优质102L铝合金材质,外部高压静电喷塑 High-quality 102L aluminum alloy material is adopted, with external high-voltage electrostatic spraying |
| 箱体要求 Box Requirements |
箱体不得有沙眼、磕碰、划伤,外观光滑,无瑕疵 The cabinet shall be free of sand holes, bumps, scratches, with a smooth and flawless appearance. |
| 防爆等级 Explosion-Proof Rating |
防爆标志:Exd IIBT6 Gb/Ex tD A21 IP66 T80°C Explosion-proof Marking: Ex d IIB T6 Gb / Ex tD A21 IP66 T80°C |
| 防护等级 IP Rating |
防护等级:IP66,防腐等级:WF1 IP Rating:IP66, Corrosion Protection Class: WF1 |
| 技术规范 Technical Specification |
线路要规范,整齐,线号按图纸要求,标识要明确 The wiring shall be standardized and neat; the wire numbers shall comply with the drawing requirements, and the markings shall be clear and unambiguous |
| 技术要求 Technical Requirements |
接线老牢靠,防止松动,严格按电气规范要求生产 The wiring connections shall be secure and reliable to prevent loosening, and production shall be carried out in strict compliance with electrical specifications |
| 箱体尺寸 Box Dimensions |
外形尺寸:300*300*190mm;安装孔尺寸:mm Overall Dimensions: 300×300×190 mm; Mounting Hole Dimensions: mm |
| 安装方式 Installation Method |
挂式安装,下进下出 Wall-mounted installation, bottom inlet and bottom outlet |
| 备注 Translation |
室内使用 High |
