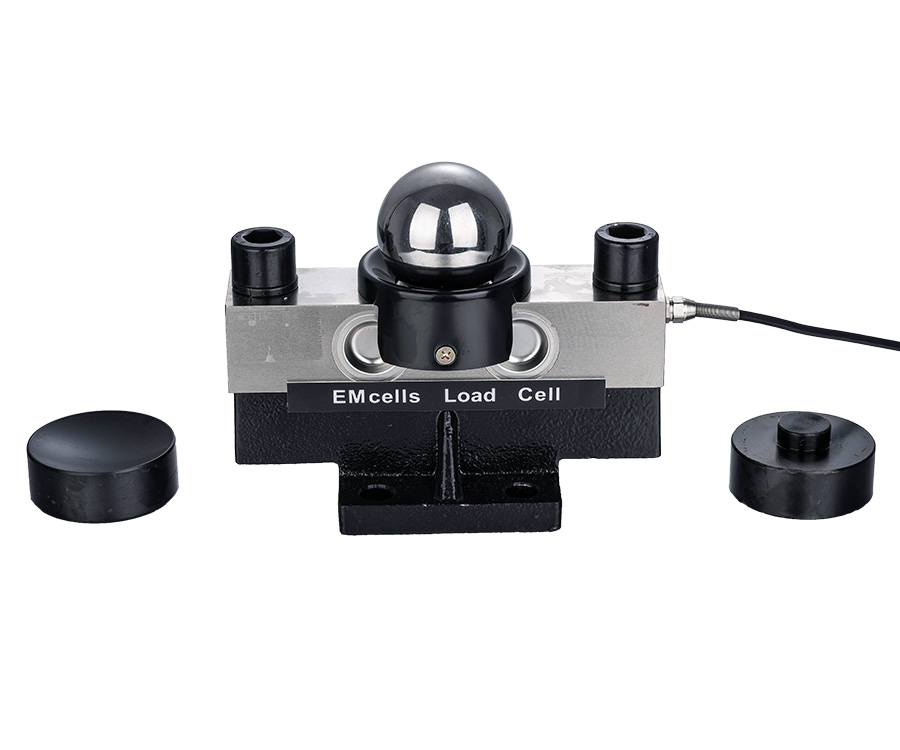

桥式传感器
型号/品名：QS
汽车衡、轨道衡、配料秤及各种专用衡器Truck scales, railway scales, blending scales, and special scalesTECHNICAL PARAMETER 4Wires;Exc+(蓝，Red)；Slg+(白，White);Exc-(黑，Black);Sig-(红，Red)
受力示意图
应用范围
轨道衡
配料秤
Truck scale
Railway scale
汽车衡
Blending scale
Special scale

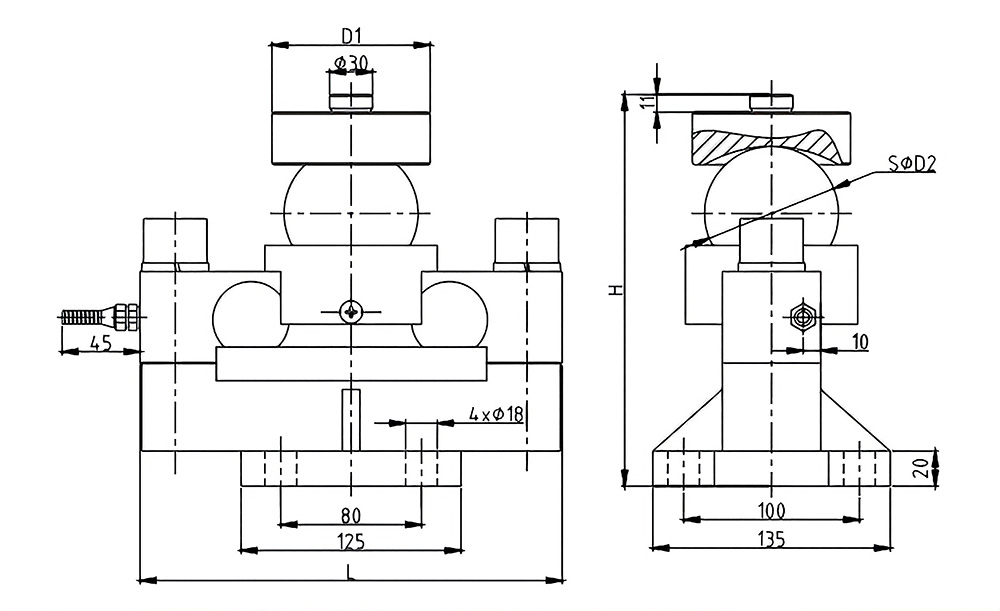

产品尺寸图
汽车衡、轨道衡、配料秤及各种专用衡器
Truck scales, railway scales, blending scales, and special scales
TECHNICAL PARAMETER 4Wires;Exc+(蓝，Red)；Slg+(白，White);Exc-(黑，Black);Sig-(红，Red)
产品参数表
| 特定载荷 Specific load | 5 | 10、15、20、25、30、40 |
| D1 | 68 | 85~88 |
| D2 | 50.8 | 76.2 |
| H | 168.8 | 224.7 |
| L | 224 | 240 |
产品技术特性表
| 额定载荷 Rated load | 10t、15t、20t、25t、30t、40t | 通讯波特率 Communication Baud rate | 9600 BPS/19200 BPS |
| 额定输出 Rated Output | 10t、15t、25t、30t、40t20000、25000、30000、40000 | 绝缘电阻 Insulation resistance | ≥ 5000MΩ |
| 精度等级 Accuracy class | C3 | 额定温度 Nominal Temp Range | -10~+40°C |
| 线性误差 Non-linearity | ±0.02%F.S | 工作温度范围 Service Temp Range | -30~+70°C |
| 滞后误差 Hysteresis error | ±0.02%F.S | 安全负载 Safe load limit | 150%F.S |
| 重复性 Repeatability | ±0.01%F.S | 破坏负载 Breaking laod | 300%F.S |
| 蠕变(30分钟) Creep(30min) | ±0.015%F.S | 额定激励电压 Nominal of range excitation | 9~12 V DC |
| 零点温度影响 TC ZERO | ±0.015%F.S/10°C | 密封等级 Protection Class | IP69K |
| 灵敏度温度影响 TC SPAN | ±0.015%F.S/10°C | 材料 Material | 合金钢Alloy Steel |
| 绝缘电阻 Insulation resistance | 10HZ | 通讯方式 | RS 485 |
