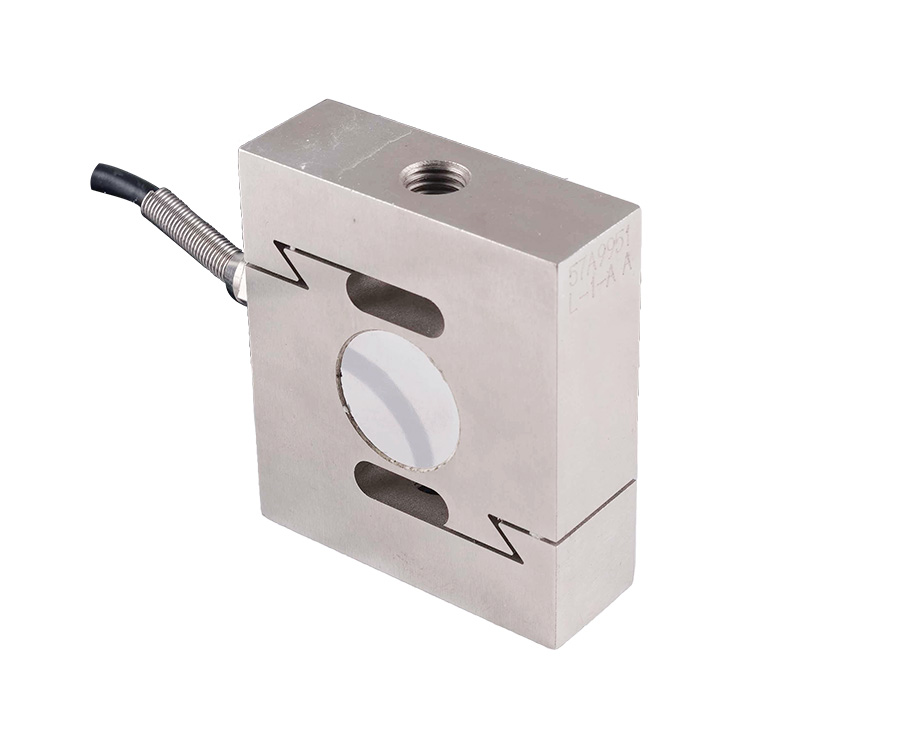

S型传感器
型号/品名：DEL
吊钩秤、皮带秤、配料系统CraneBelt scale, batching systemTECHNICAL PARAMETER4Wires;Exc+(红，Red)；Exc-(黑，Black);Slg+(绿，Green);Sig-(白，White)
受力示意图
应用范围
皮带秤
Batching

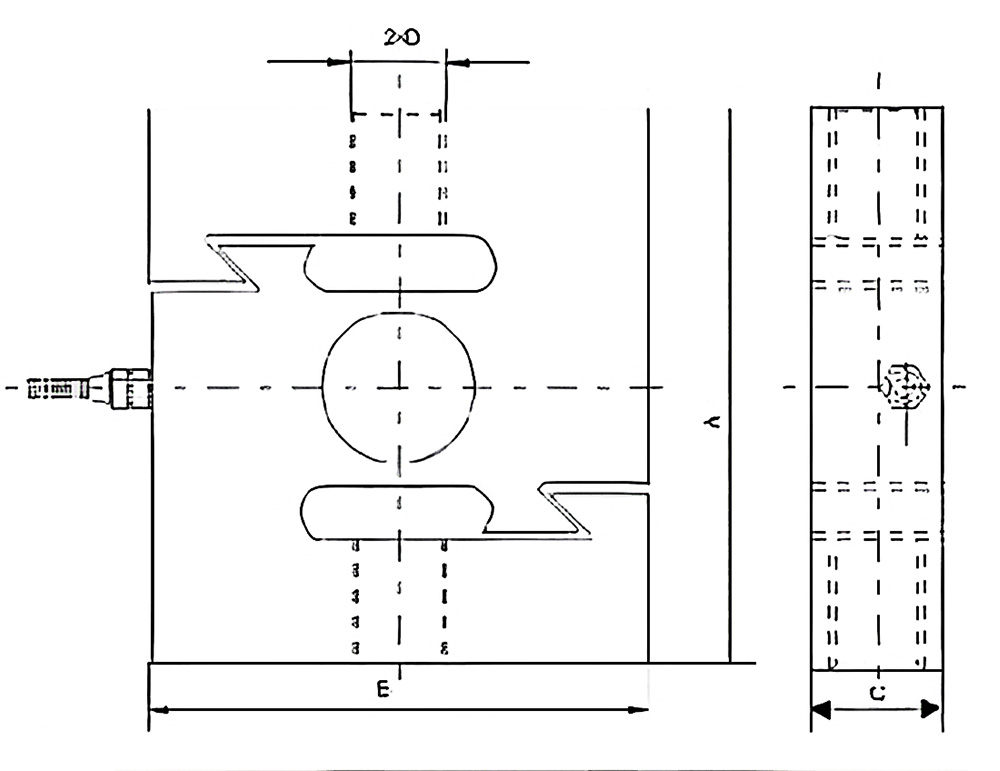

产品尺寸图
吊钩秤、皮带秤、配料系统
CraneBelt scale, batching system
TECHNICAL PARAMETER
4Wires;Exc+(红，Red)；Exc-(黑，Black);Slg+(绿，Green);Sig-(白，White)
产品参数表
| 额定载荷(t)Rated load | A | B | C | D |
| 0.05、0.1、0.2、0.25、0.3、0.5、0.75 | 80 | 70 | 19 | M12 |
| 1、1.5 | 80 | 70 | 25 | M12 |
| 2、3.5 | 108 | 95 | 25 | M18x1.5 |
| 7.5、10 | 178 | 130 | 51 | M30x2 |
| 16、20 | 180 | 160 | 60 | M39x2 |
| 额定载荷Rated load | 0.05、0.1、0.2、0.3、0.5、0.75、1 1.5、2、3、5、7、10、15、20t | 绝缘电阻 Insulation resistance | ≥5000MΩ |
| 灵敏度 Sensitivity | 2.0±0.002mV/V | 额定温度 Nominal Temp Range | -10~+40°C |
| 综合误差 Total error | ±0.03%F.S | 工作温度范围 Service Temp Range | -30~+70°C |
| 线性误差 Non-linearity | ±0.03%F.S | 安全负载 Safe load limit | 150%F.S |
| 滞后误差 Hysteresis error | ±0.03%F.S | 破坏负载 Breaking laod | 200%F.S |
| 蠕变(30分钟) Creep(30min) | ±0.03%F.S | 额定激励电压 Nominal of range excitation | 10-12 V DC |
| 零点温度影响 TC ZERO) | ±0.03%F.S/10°C | 密封等级 Protection Class | IP65 (0.05~5t) IP67 (7.5~20t) |
| 零点温度影响 TC ZERO) | ±0.03%F.S/10°C | 材料 Material | 合金钢Alloy Steel 不锈钢stainless steel |
| 灵敏度温度影响 TC SPAN | ±0.03%F.S/10°C | 电缆Cable | Length: 6m Diameter: Ø 5mm |
| 输入阻抗 Input resistance | 400±20Ω | ||
| 输出阻抗 Output resistance | 352±3Ω | ||
